Premasťujete nastavovače previsu? Čo potrebujete vedieť

Priama odpoveď: Mali by ste namazať nastavovače previsu?

Áno – ale mazanie vyžadujú len špecifické časti napínača a nanášanie maziva na nesprávne miesta môže skutočne spôsobiť vážne problémy. Automatické nastavovače vôle (ASA) vyžadujú mazivo na čape vidlice, puzdre kotvovej konzoly a drážkach vačkového hriadeľa brzdy, ale samotný vnútorný nastavovací mechanizmus by nikdy nemal byť zaplavený mazivom. Ručné nastavovače vôle sa riadia podobným pravidlom: namažte otočné body a vačkový hriadeľ, ale nenatierajte vnútorný kryt šnekového prevodu silným mazivom, pokiaľ to výslovne nevyžaduje servisná príručka výrobcu.

Tento rozdiel je dôležitý, pretože nastavovač vôle, ktorý je premazaný na nesprávnom mieste, môže vyvolať falošný pocit správneho nastavenia. Migrácia tuku do vnútorného prevodového mechanizmu nastavovača ho môže hydraulicky zablokovať, čím sa zabráni jeho samočinnému nastaveniu a vedie k nesprávnemu nastaveniu bŕzd – jednej z hlavných príčin porušovania pravidiel pre úžitkové vozidlá v Severnej Amerike.

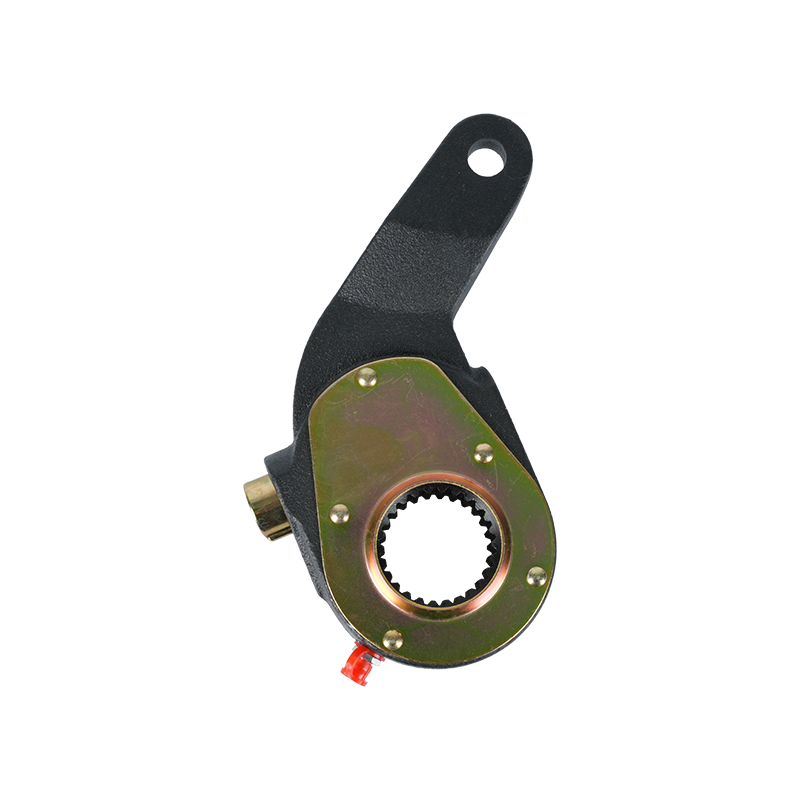

Čo vlastne robí nastavovač slack

Predtým, ako sa ponoríme do špecifík mazania, pomôže pochopiť mechanickú úlohu nastavovača vôle v systéme vzduchových bŕzd. Nastavovač vôle je rameno páky, ktoré spája tlačnú tyč brzdovej komory so zostavou S-vačky (alebo klinu). Ako sa brzdové obloženia časom opotrebúvajú, vzdialenosť medzi obložením a bubnom sa zväčšuje – čo znamená, že tlačná tyč musí prejsť ďalej, aby zabrzdila. Ak je táto vzdialenosť príliš dlhá, brzdná sila sa dramaticky zníži.

A ručný nastavovač vôle vyžaduje, aby technik pravidelne otáčal nastavovacou skrutkou, aby vyrovnal túto vôľu. An automatický nastavovač vôle (ASA) sníma nadmernú dráhu tlačnej tyče a samočinne sa koriguje pomocou vnútornej jednosmernej spojky a závitovkového mechanizmu. Federálny úrad pre bezpečnosť motorových vozidiel (FMCSA) nariadil používanie automatických nastavovačov odľahčenia na novovyrobených vzduchom brzdených vozidlách v Spojených štátoch počnúc rokom 1994. Dnes sú prakticky všetky komerčné nákladné autá a prívesy na severoamerických cestách vybavené ASA.

Zásadný význam: oba typy obsahujú pohyblivé kovové časti pracujúce pod značným zaťažením a vibráciami. Bez správneho mazania na správnych miestach sa opotrebovanie rýchlo zrýchľuje, nastavenie sa stáva nespoľahlivým a brzdný výkon sa zhoršuje spôsobmi, ktoré nie sú vždy okamžite zrejmé pre vodiča.

Ktoré časti nastavovača vôle potrebujú mazanie

Rôzne komponenty zostavy nastavovača majú rôzne požiadavky na mazanie. Rovnaké zaobchádzanie s každým príslušenstvom alebo portom je bežnou chybou pri údržbe vozového parku. Tu je rozpis kľúčových bodov mazania:

Clevis Pin a Clevis Bracket

Čap vidlice spája tlačnú tyč brzdovej komory s ramenom nastavovača vôle. Tento spojovací bod je vystavený cestným nečistotám, vlhkosti a neustálemu pohybu. Naneste tenkú vrstvu lítiového alebo viacúčelového maziva na kolík vidlice v každom naplánovanom intervale PM , zvyčajne každých 25 000 míľ pre väčšinu operácií triedy 8. Zaseknutý kolík vidlice môže obmedziť použitie bŕzd a spôsobiť nebezpečné oneskorenie pri brzdení.

Puzdro kotviacej konzoly

Kotviaci kolík a jeho puzdro sú miestom, kde sa teleso nastavovača odklonu otáča počas brzdenia. Toto puzdro má pri zaťažení značné trenie. Väčšina výrobcov nastavovačov na tomto mieste obsahuje mazací nástavec (tvarovka Zerk). Použite 2–3 pumpy maziva, kým neuvidíte mierne prečistenie okrajov – to znamená, že staré mazivo bolo vytlačené a nové mazivo úplne obklopilo puzdro.

Brzdový vačkový hriadeľ a puzdrá vačkového hriadeľa

Zatiaľ čo je technicky skôr súčasťou zostavy základovej brzdy než samotného nastavovača vôle, vačka S a jej podporné puzdrá musia byť namazané súčasne. Nastavovač vôle je v priamom kontakte s drážkami vačkového hriadeľa a suché alebo skorodované spojenie drážky vačkového hriadeľa zabráni správnemu prenosu krútiaceho momentu a môže spôsobiť nerovnomerné opotrebovanie nastavovača. Inšpektori CVSA (Commercial Vehicle Safety Alliance) pravidelne uvádzajú opotrebované alebo suché puzdrá vačkových hriadeľov ako stav prispievajúci k nesprávnemu nastaveniu bŕzd.

Port internej prevodovky: Postupujte opatrne

Niektoré automatické nastavovače, ako napríklad tie, ktoré vyrába Haldex a Meritor (teraz súčasť Meritor WABCO), majú na tele nastavovača mazací nástavec, ktorý vedie k vnútornému mechanizmu. Táto armatúra by mala dostať maximálne jedno alebo dve pumpy maziva. Prílišné premazanie tohto portu je jednou z najčastejšie uvádzaných príčin poruchy automatického nastavovača vôle. Prebytočné mazivo môže zasahovať do vnútornej jednosmernej spojky, čo spôsobí, že nastavovač prestane kompenzovať opotrebovanie brzdového obloženia.

Na type maziva záleží: Čo použiť na nastavovače vôle

Nie všetky mazivá sú kompatibilné s komponentmi nastavovača vôle. Použitie nesprávneho produktu môže spôsobiť degradáciu tesnenia, zrýchlené opotrebovanie alebo kontamináciu vnútorného mechanizmu. Tu je porovnanie bežne používaných typov mazív pri údržbe bŕzd úžitkových vozidiel:

Vždy skontrolujte výrobca nastavovača vôle presnú špecifikáciu maziva nájdete v servisnej príručke. Haldex napríklad špecifikuje mazivo na báze lítia alebo vápnika NLGI 1 alebo 2 pre svoje automatické nastavovače vôle. Meritor podobne odporúča viacúčelové mazivo na podvozky (MPG) pre vonkajšie armatúry. Odchýlenie sa od špecifikácie – dokonca aj použitie „prémiového“ maziva – môže viesť k strate záruky a zrýchleniu opotrebovania komponentov.

Ako často by sa mali nastavovače premazávať

Intervaly mazania sa líšia v závislosti od prevádzkových podmienok, použitia vozidla a pokynov výrobcu. Všeobecná priemyselná prax sa však riadi týmito kritériami:

• Každých 25 000 míľ alebo 3 mesiace (podľa toho, čo nastane skôr) pre cestné nákladné vozidlá triedy 8 prevádzkované v miernom podnebí
• Každých 10 000 – 15 000 míľ pre vozidlá prevádzkované v náročných prevádzkových cykloch – konštrukcia, ťažba dreva, odpad alebo prevádzka zahŕňajúca časté mokré alebo blatisté podmienky
• Pri každej kontrole bŕzd bez ohľadu na počet najazdených kilometrov — predpisy FMCSA vyžadujú pre úžitkové motorové vozidlá kontrolu bŕzd aspoň každých 90 dní
• Vždy, keď je nastavovač odľahčenia odstránený kvôli servisu, preinštalovaný alebo vymenený – pred opätovným uvedením jednotky do prevádzky by sa malo naniesť čerstvé mazivo

Stojí za zmienku, že náročné prevádzkové prostredia dramaticky skracujú intervaly mazania. Vozidlá, ktoré pravidelne jazdia cez vodné križovatky, zimné cesty ošetrené soľou alebo pracoviská s vysokou prašnosťou, by mali byť na kratšom konci ponuky. Hromadenie korózie na otočných bodoch a mazacích armatúrach je primárnou príčinou predčasnej výmeny nastavovača – komponentu, ktorý môže stáť od 80 do 250 USD za jednotku v závislosti od značky a modelu.

Krok za krokom: Ako správne namazať nastavovač previsu

Proces je jednoduchý, ale pozornosť venovaná detailom oddeľuje správne mazanie od tých, ktoré spôsobujú problémy na ceste. Tu je praktický postup použiteľný pre väčšinu automatických nastavovačov vôle:

1. Podložte kolesá klinmi a uvoľnite pružinové brzdy. Na správne posúdenie a prístup ku všetkým mazacím bodom potrebujete úplne uvoľnené brzdy. Nikdy nepracujte pod vozidlom, keď sú brzdy zabrzdené ako jediné obmedzenie.
2. Vizuálne skontrolujte napínač a okolité komponenty. Hľadajte známky popraskaných topánok, chýbajúce čiapočky mazadiel, pruhy hrdze z otočných bodov alebo zjavné fyzické poškodenie. Ak je teleso nastavovača prasknuté alebo rameno je ohnuté, mazanie nie je riešením – jednotka potrebuje výmenu.
3. Pred nanesením maziva vyčistite každú mazaciu armatúru (Zerk). Pomocou drôtenej kefy alebo handry odstráňte nečistoty, hrdzu a staré nahromadené mastnoty okolo hlavy kovania. Čerpanie maziva cez špinavú armatúru tlačí nečistoty priamo do ložiska alebo puzdra.
4. Pevne pripevnite mazací lis na armatúru. Uvoľnené spojenie plytvá mastnotou a môže poškodiť ihlu montáže. Ak armatúra neprijíma mazivo, môže byť zablokovaná alebo zadretá — pred pokračovaním armatúru vymeňte.
5. Mazivo nanášajte pomaly a počítajte si pumpy. V prípade vonkajších otočných bodov (čap vidlice, kotevné puzdro) pumpujte, kým neuvidíte mierne preplachovanie okrajov tesnenia. Pre vnútornú nastavovaciu armatúru (ak je k dispozícii) obmedzte maximálne 1–2 čerpadlá.
6. Prebytočnú mastnotu utrite. Mazivo, ktoré zostalo na vonkajšej strane telesa nastavovača, priťahuje prach a cestné nečistoty, z ktorých sa časom vytvorí brúsna pasta. Vyčistite akékoľvek vyčistené mazivo, ktoré sa dostalo na kontaktnú oblasť brzdového bubna alebo obloženia – mastnota na brzdovom obložení je okamžitým bezpečnostným problémom a vyžaduje výmenu obloženia.
7. Znova nainštalujte uzávery mazadiel. Tieto malé plastové alebo gumené kryty chránia ihlu pred vniknutím nečistôt medzi servisnými intervalmi. Sú lacné a často prehliadané, ale majú významný vplyv na dlhú životnosť.
8. Po dokončení mazania skontrolujte zdvih tlačnej tyče. Pomocou pravítka alebo indikátora zdvihu brzdy skontrolujte, či je zdvih tlačnej tyče v rámci povoleného limitu pre veľkosť brzdovej komory. Limity FMCSA mimo nastavenia sú: 1¾ palca pre typ 20, 1¾ palca pre typ 24 a 2 palce pre komory typu 30, okrem iného. Zdvih nad tieto limity je kritickým porušením mimo prevádzky.

Známky toho, že napínač nebol správne namazaný

Zanedbané mazanie sa nie vždy prejaví ako okamžitá porucha. Často je degradácia postupná a prejavuje sa ako kombinácia jemných a nie príliš jemných symptómov. Sledujte tieto ukazovatele:

• Nadmerný zdvih tlačnej tyče — jeden z najpriamejších dôsledkov zaseknutého alebo nefunkčného napínača. Ak nastavovač nekompenzuje opotrebovanie obloženia, zdvih sa bude postupne predlžovať.
• Nerovnomerné zabrzdenie — ak má jedna strana nápravy zaseknutý čap alebo tuhé kotviace puzdro, táto brzda sa spustí a uvoľní inak ako protiľahlá brzda, čo spôsobí ťah vozidla počas zastavovania.
• Hrdzavé pruhy alebo oranžové sfarbenie okolo mazacích miest a otočných bodov – viditeľné znamenie, že vlhkosť vnikla a aktívne koroduje kontaktné povrchy.
• Tuhé alebo zadreté mazacie armatúry ktorá neprijme mazivo pri normálnom tlaku pištole – indikuje, že armatúra alebo priechod za ňou sú zablokované stvrdnutým starým mazivom alebo usadeninami z korózie.
• Zvuky brúsenia alebo pískania počas brzdenia ktoré pochádzajú skôr z oblasti základovej brzdy než z kontaktu doštičky/rotora – môžu naznačovať, že sa suché puzdrá vačkového hriadeľa viažu na hriadeľ.
• Teplo z konca kolesa po normálnej jazde — ťažná brzda spôsobená zaseknutým nastavovačom odľahčenia alebo zadretým spojením tlačnej tyče môže vytvárať značné teplo na bubne a náboji.

Keď sa objaví ktorýkoľvek z týchto príznakov, jednoducho nenamažte a pokračujte. Je zaručená dôkladná kontrola celého brzdového systému základov. V mnohých prípadoch zanedbaný nastavovač vôle tiež umožnil opotrebovanie puzdier vačkového hriadeľa nad limity použiteľnosti, čo si vyžiadalo ďalšie diely a prácu.

Automatické vs. ručné nastavovače vôle: Líšia sa pravidlá mazania

Vonkajšie mazacie body – čap vidlice, kotevné puzdro, vačkový hriadeľ – sú v podstate rovnaké pre automatické aj manuálne nastavovače vôle. Vnútorné rozdiely sú tam, kde sa tieto dva typy líšia vo filozofii údržby.

Manuálne nastavovače vôle

Ručné nastavovače vôle majú jednoduchšiu vnútornú konštrukciu - v podstate je to závitovkové koleso spojené s nastavovacou skrutkou. Niektoré konštrukcie majú vnútorný mazací otvor; iné sú v továrni považované za „lubrikované na celý život“. Pre tých, ktorí majú mazací otvor, občasné nanesenie maziva pomáha chrániť závitovkové koleso a zabraňuje korózii v zachytení nastavovacieho mechanizmu. Ručný nastavovač vôle, ktorý sa nedá nastaviť, pretože sa zadrel vnútorný závitovkový prevod, je jedným z najčastejších dôvodov predčasného vyradenia manuálnych jednotiek. Pravidelné, ale mierne vnútorné mazanie tomu zabraňuje.

Automatické nastavovače vôle

Vnútorný mechanizmus ASA je citlivejší. Jednosmerná spojka, ktorá umožňuje samočinné nastavenie, sa spolieha na presnú úroveň trenia a mechanického záberu. Príliš malé mazanie a opotrebovanie častí spojky. Príliš veľa maziva, najmä mazív s ťažkým telom, vtlačených pod tlakom, a spojka sa môže hydraulicky odpojiť - čo znamená, že nastavovač sa zastaví samočinne bez akéhokoľvek vonkajšieho náznaku poruchy. Brzdy budú stále fungovať, ale postupne sa vypadnú z nastavenia, keď sa opotrebenie obloženia.

To je dôvod, prečo mnohí skúsení brzdoví technici dodržiavajú konzervatívny prístup: namažte vonkajšie armatúry pri každom PM a nechajte vnútorný port ASA na pokoji, pokiaľ si to interval výrobcu výslovne nevyžaduje – alebo pokiaľ nie je prestavovaný nastavovač.

Regulačný a kontrolný kontext: Prečo má správne mazanie zákonnú váhu

Nastavenie bŕzd je jednou z najviac presadzovaných oblastí regulácie bezpečnosti úžitkových vozidiel v Spojených štátoch a Kanade. Počas inšpekcie CVSA úrovne I – najkomplexnejšej cestnej kontroly – kontrolóri kontrolujú zdvih tlačnej tyče na každej brzdovej komore. Brzdy mimo nastavenia sú automaticky mimo prevádzky podľa FMCSA 49 CFR časť 393.47.

Počas medzinárodnej cestnej kontroly CVSA v roku 2023 predstavovali porušenia nastavenia bŕzd 40,3 % všetkých porušení bŕzd mimo prevádzky. — jediná najväčšia kategória. Významnú časť týchto prípadov možno vysledovať späť k nefunkčným alebo zanedbaným automatickým nastavovačom vôle. Dopravcovia, ktorých vozidlá sú vyradené z prevádzky, čelia nielen prestojom a nákladom na meškanie, ale aj potenciálnemu zvýšeniu ich skóre CSA (Compliance, Safety, Accountability) BASIC, čo môže ovplyvniť poistné sadzby a vzťahy s odosielateľmi.

Z hľadiska zodpovednosti predstavuje nehoda vozidla s preukázaným zanedbaním údržby v súvislosti s brzdami obrovské riziko. Správne namazanie napínača, zaznamenané v denníkoch údržby, je preukázateľným aktom povinnej starostlivosti. Jeho absencia – najmä ak bol preskočený interval PM – môže byť použitá na preukázanie nedbanlivosti v súdnom spore po havárii.

Bežné chyby pri mazaní nastavovačov previsu

Dokonca aj skúsení technici upadajú do návykov, ktoré znižujú účinnosť mazania nastavovača. Toto sú najčastejšie chyby pozorované v prostrediach údržby vozového parku:

• Čerpanie príliš veľkého množstva maziva do vnútorného portu ASA. Ako už bolo spomenuté, toto je pravdepodobne jediná najškodlivejšia chyba. Vnútorná armatúra mnohých ASA je navrhnutá tak, aby prijala len veľmi malé množstvo maziva – často jedno čerpadlo alebo menej.
• Nečistite armatúry pred mazaním. Znečistené mazivo vstupujúce na povrch ložiska spôsobuje abrazívne opotrebovanie, ktoré prevyšuje výhody samotného mazania.
• Preskakovanie vidlicového čapu, pretože zvonka vyzerá dobre. Čapy vidlice sa môžu na vonkajšej strane javiť ako nehrdzavejúce, zatiaľ čo kontaktná plocha kolíka s okom vo vnútri koroduje. Ak sa kolík ťažko pohybuje rukou, je už dostatočne tuhý, aby ovplyvnil odozvu bŕzd.
• Miešanie druhov tukov. Pridanie maziva na báze sulfonátu vápenatého na existujúci základ lítiového maziva alebo naopak môže spôsobiť rozpad mydla v zmiešanej zóne, čím sa vytvorí tekutý zvyšok s nízkou viskozitou, ktorý poskytuje minimálne mazanie a môže stekať na brzdové obloženia.
• Za predpokladu, že nový nastavovač vôle nepotrebuje mazivo. Nové jednotky pochádzajú z továrne s naneseným mazivom, ale dlhodobé skladovanie alebo nesprávna manipulácia môžu mať za následok suché otočné body v čase inštalácie jednotky. Pred opätovným uvedením vozidla do prevádzky vždy skontrolujte, či sa na vonkajších otočných bodoch nachádza mazivo.
• Servis sa nezaznamenáva do denníka údržby. Bez dokumentácie neexistuje spôsob, ako sledovať intervaly, identifikovať vzory problémov alebo sa brániť proti regulačnej alebo právnej kontrole.

Keď mazanie nestačí: Výmena nastavovača vôle

Žiadne množstvo mazania nemôže opraviť mechanicky zlyhaný nastavovač vôle. Vedieť, kedy nahradiť namiesto údržby, je dôležitým rozhodnutím. Vymeňte jednotku, keď spozorujete niektoré z nasledujúcich:

• Teleso nastavovača vykazuje praskliny, viditeľné ohnutie alebo deformáciu na ramene
• Kotviaca objímka má nadmernú vôľu – viac ako 0,030 palca bočného pohybu v nastavovacom ramene je zvyčajne dôvodom na výmenu
• Automatický nastavovač, ktorý opakovane vypadne z nastavenia po ručnom vycúvaní – to je najjasnejší znak zlyhania vnútorného mechanizmu
• Mechanizmus západky alebo spojky počuteľne cvaká alebo je cítiť uvoľnený, keď sa nastavovacie rameno manuálne pohybuje
• Mazacie armatúry, ktoré sú odstránené, odlomené alebo úplne chýbajú a nemožno ich vymeniť bez demontáže nastavovacieho prvku

Štandardná životnosť kvalitného automatického nastavovača vôle pri správnej údržbe je zvyčajne 500 000 až 750 000 míľ. Jednotky, ktoré sú zanedbávané – zriedkavo mazané, prevádzkované v drsnom prostredí bez ďalšej servisnej starostlivosti – si často vyžadujú výmenu pri menej ako polovici najazdených kilometrov. Rozdiel v nákladoch medzi programom proaktívnej údržby a reaktívnymi výmennými cyklami, znásobený v rámci flotily dokonca 20 nákladných vozidiel, môže predstavovať desiatky tisíc dolárov ročne len v súčiastkach a práci, nepočítajúc prestoje.
